Cảm biến nhiệt độ là thiết bị dùng để xác định nhiệt độ – một yếu tố quan trọng tác động đến nhiều khía cạnh của đời sống. Thiết bị này hoạt động dựa trên nguyên lý nào và có những loại nào phổ biến? Bài viết sau sẽ giải đáp thắc mắc về công dụng và cách phân loại các loại cảm biến nhiệt độ.

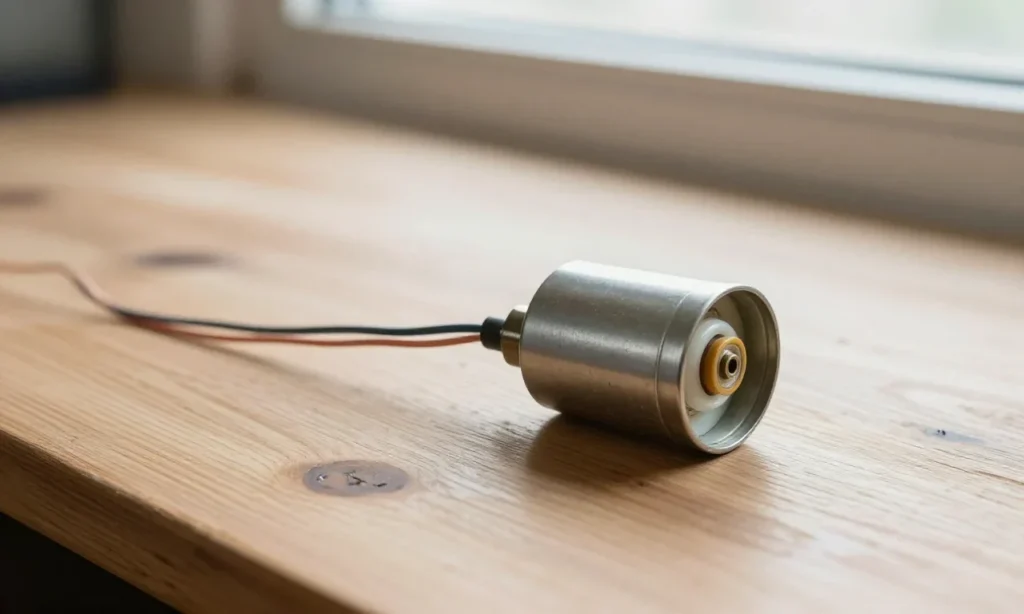

Khái niệm và cấu tạo cơ bản của cảm biến nhiệt độ

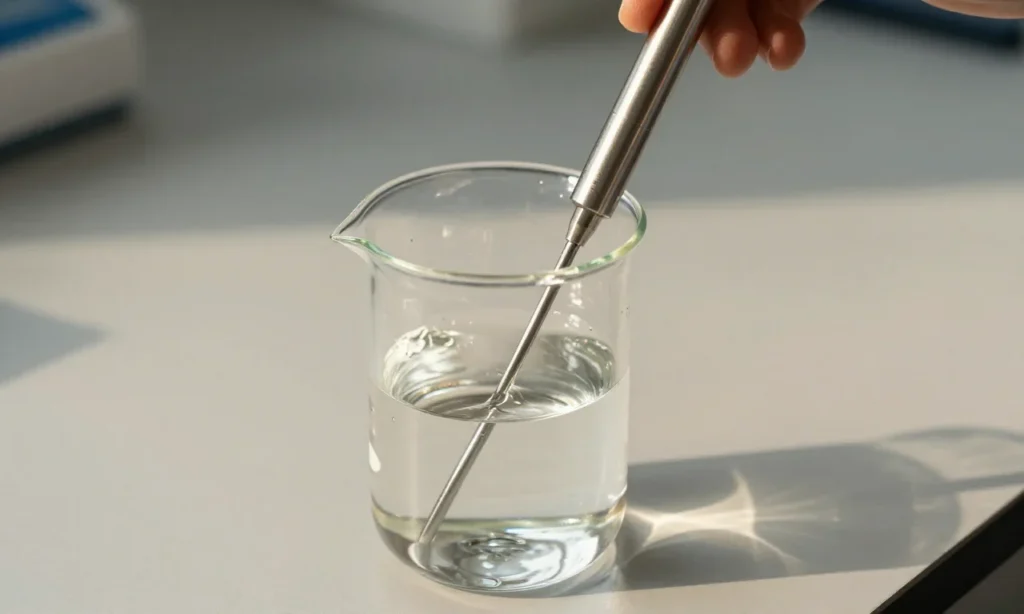

Cảm biến nhiệt độ là thiết bị đo lường và giám sát, chuyển đổi thông số nhiệt độ thành tín hiệu điện phục vụ công tác điều khiển hoặc theo dõi. Chức năng cốt lõi của nó là giúp con người xác định chính xác nhiệt độ, từ đó điều chỉnh hệ thống tự động về mức vận hành phù hợp.
Một cảm biến nhiệt độ tiêu chuẩn có cấu trúc gồm ba phần tử chính. Phần tử thứ nhất, được ví như "trái tim" của thiết bị, là phần tử cảm biến. Đây là khu vực trực tiếp hoặc gián tiếp chạm vào nguồn nhiệt, nơi diễn ra quá trình biến đổi các đại lượng vật lý hoặc điện học tương ứng với sự thay đổi nhiệt độ. Sau khi kết nối với đầu nối, phần tử này được đặt bên trong vỏ bảo vệ.
Phần tử thứ hai là hệ thống dây dẫn kết nối. Các bộ phận của cảm biến có thể được liên kết bằng 2, 3 hoặc 4 dây tùy theo yêu cầu kỹ thuật. Chất liệu dây dẫn được lựa chọn dựa trên điều kiện sử dụng thực tế của đầu đo, nhằm đảm bảo việc truyền tải tín hiệu từ phần tử nhạy cảm đến mạch xử lý luôn ổn định.
Thành phần cuối cùng là hệ thống bảo vệ và cách điện. Vật liệu cách điện dạng gốm ngăn ngừa đoản mạch và thực hiện cách điện giữa các dây dẫn với vỏ bảo vệ.
Để bảo vệ cảm biến khỏi rung động cơ học, khoảng trống giữa phần tử cảm biến và vỏ được lấp đầy bởi phụ chất làm gồm bột alumina mịn, đã qua quy trình sấy khô và rung. Vỏ bảo vệ bên ngoài chế tạo từ vật liệu chắc chắn, đáp ứng đúng kích thước và môi trường lắp đặt. Đầu kết nối thường làm bằng gốm – một vật liệu cách điện – và chứa các bảng mạch.
Nguyên lý hoạt động và tác dụng chính của cảm biến
Khi nhiệt độ môi trường thay đổi, các yếu tố vật lý bên trong cảm biến cũng biến đổi theo, tạo ra tín hiệu đầu ra dưới dạng điện trở, điện dung hoặc điện áp. Những giá trị vật lý này sau đó được chuyển đổi thành các đại lượng điện như dòng điện hoặc điện áp để phục vụ việc đo lường nhiệt độ chính xác.
Hai cơ chế vật lý phổ biến nhất trong ứng dụng thực tế bao gồm sự thay đổi điện trở và hiệu ứng nhiệt điện. Đối với các vật liệu kim loại sử dụng trong RTD, điện trở có xu hướng tăng khi nhiệt độ tăng, duy trì một mối quan hệ gần như tuyến tính.
Ngược lại, các linh kiện Thermistor làm từ chất bán dẫn có đặc tính điện trở thay đổi mạnh mẽ hơn, có thể giảm (NTC) hoặc tăng (PTC) tùy thuộc vào cấu trúc vật liệu. Hiệu ứng Seebeck là nền tảng hoạt động của cặp nhiệt điện; hiện tượng này sinh ra một điện áp nhỏ khi hai dây dẫn khác loại kim loại được nối với nhau tại hai đầu và duy trì ở hai vùng nhiệt độ khác nhau. Điện áp phát sinh này tỷ lệ thuận với chênh lệch nhiệt độ giữa hai điểm tiếp xúc.
Dữ liệu điện thu thập được sẽ được mạch xử lý quy đổi thành giá trị nhiệt độ cụ thể, hiển thị trực tiếp cho người vận hành hoặc truyền về hệ thống điều khiển trung tâm.
Tác dụng cốt lõi của thiết bị này là hỗ trợ tự động hóa quy trình bằng cách giám sát liên tục trạng thái nhiệt độ, từ đó kích hoạt hoặc ngắt các thiết bị sưởi, làm mát, điều chỉnh thông số sản xuất và lưu trữ dữ liệu theo thời gian thực. Nhờ đó, hệ thống có thể cảnh báo hoặc can thiệp ngay lập tức khi nhiệt độ vượt ra ngoài giới hạn an toàn đã định.
Phân loại cảm biến nhiệt độ theo nguyên lý hoạt động
Việc phân loại cảm biến nhiệt độ dựa trên nguyên lý vận hành thường được chia thành các nhóm cụ thể như sau:

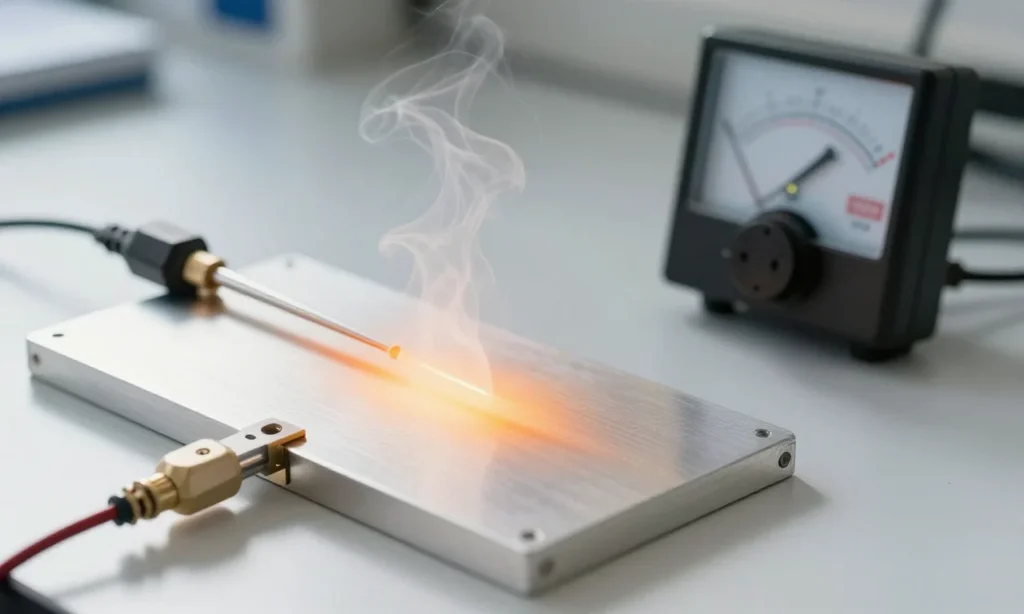

Cặp nhiệt điện (Thermocouple) sở hữu khả năng chịu nhiệt cao, với dải đo mở rộng từ 50 độ C lên đến mức 1400 độ C, và có thể đạt 1800 độ C ở những phiên bản đặc biệt. Nguyên lý hoạt động của chúng dựa trên sự chênh lệch nhiệt độ giữa hai đầu: đầu nóng (nơi hai dây dẫn kim loại khác nhau được hàn lại) và đầu lạnh.
Sự chênh lệch này sinh ra suất điện động giúp xác định nhiệt độ. Do độ bền cao, Thermocouple thường được ứng dụng trong các môi trường khắc nghiệt như lò nung hay ngành luyện kim.

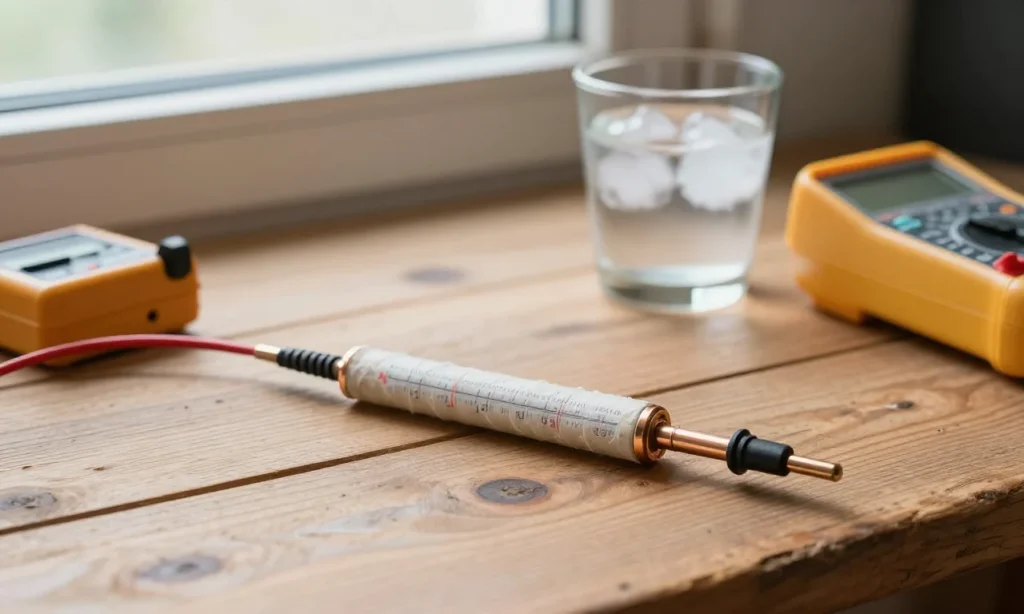

Cảm biến nhiệt điện trở (RTD – Resistance Temperature Detector) sử dụng dây kim loại, phổ biến nhất là Platinum, quấn quanh đầu đo. Khi nhiệt độ biến thiên, điện trở giữa hai đầu dây cũng thay đổi tương ứng.
Nhờ độ chính xác cao và sự ổn định lâu dài, RTD trở thành lựa chọn tốt cho các ngành yêu cầu kết quả tuyệt đối như thực phẩm, dược phẩm, hóa chất, cũng như các hệ thống điều hòa, kho lạnh và dây chuyền sản xuất. Dải hoạt động của chúng thường nằm trong khoảng -200 độ C đến 700 độ C.
Cảm biến nhiệt điện trở oxit kim loại (Thermistor) được chế tạo từ hỗn hợp oxit kim loại (mangan, niken, coban…) nén chặt trong vỏ gốm và nung ở nhiệt độ cao. Khả năng dẫn điện của vật liệu này thay đổi theo nhiệt độ. Tuy nhiên, Thermistor có phạm vi đo hạn chế, chỉ từ 50 độ C đến khoảng 150 độ C. Với giá thành thấp, chúng thường được dùng để ngắt mạch bảo vệ các mạch điện tử khỏi quá tải hoặc ngắn mạch, tích hợp trong thiết bị điện gia dụng.
Cảm biến nhiệt bán dẫn (Semiconductor Temperature Sensor) hoạt động dựa trên sự phân cực của vật liệu bán dẫn (như silicon) dưới tác động của nhiệt. Điểm mạnh của Sensor này là kích thước nhỏ gọn, mạch xử lý đơn giản, độ nhạy cao và khả năng chống nhiễu tốt. Tuy nhiên, khả năng chịu nhiệt của chúng không cao, với phạm vi đo từ -50 độ C đến 150 độ C. Chúng thường được dùng để đo nhiệt độ không khí hoặc bảo vệ mạch điện tử thông qua các thiết bị đo và ngắt mạch.
Nhiệt kế bức xạ (Hỏa kế) xác định giá trị nhiệt độ bằng cách thu nhận năng lượng bức xạ từ vật thể, mà không cần tiếp xúc trực tiếp. Phương pháp này cho phép thiết bị hoạt động hiệu quả trong môi trường khắc nghiệt, phù hợp với lò nung, hóa chất ăn mòn hoặc vật thể chuyển động. Dải đo nhiệt của Hỏa kế rất rộng, từ -54 độ C tới 1000 độ C.
Các loại cảm biến nhiệt độ phổ biến và máy đo nhiệt độ
PHẢI CÒN NGUYÊN: 100, 100,, 1000 độ, 20, 4, 400 độ, 99,9%, Head, Internet, IoT, Ni100, Nickel, Platinium, Pt100, Sensor, Smart, Temperature, Things, Wireless
CẤM CHỮ: "tối ưu"
— đoạn — Trong môi trường công nghiệp, việc giám sát nhiệt độ thường dựa vào các cảm biến được tích hợp sẵn trong thiết bị đo hoặc hệ thống ghi nhận dữ liệu. Dưới đây là phân loại các loại đầu dò và máy đo nhiệt độ phổ biến.

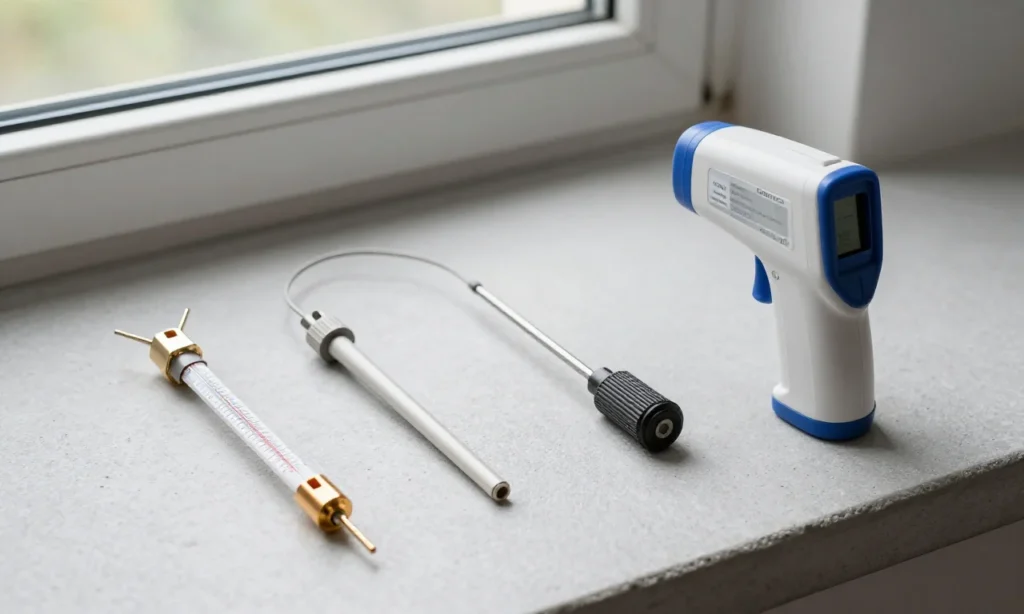

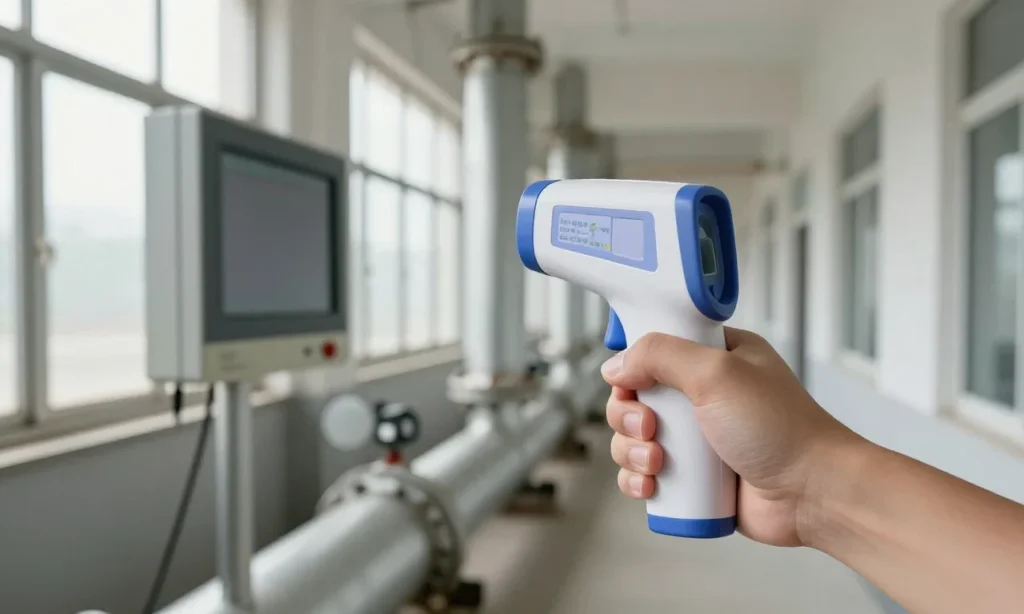

Thiết bị đo nhiệt độ là giải pháp cung cấp kết quả chính xác, có thể áp dụng rộng rãi trong nhiều lĩnh vực khác nhau. Các mẫu máy phổ biến bao gồm bút đo, thiết bị cầm tay và nhiệt kế hồng ngoại, với khả năng hiển thị các thông số như nhiệt độ, độ ẩm, pH hoặc nhiều chỉ số cùng lúc.

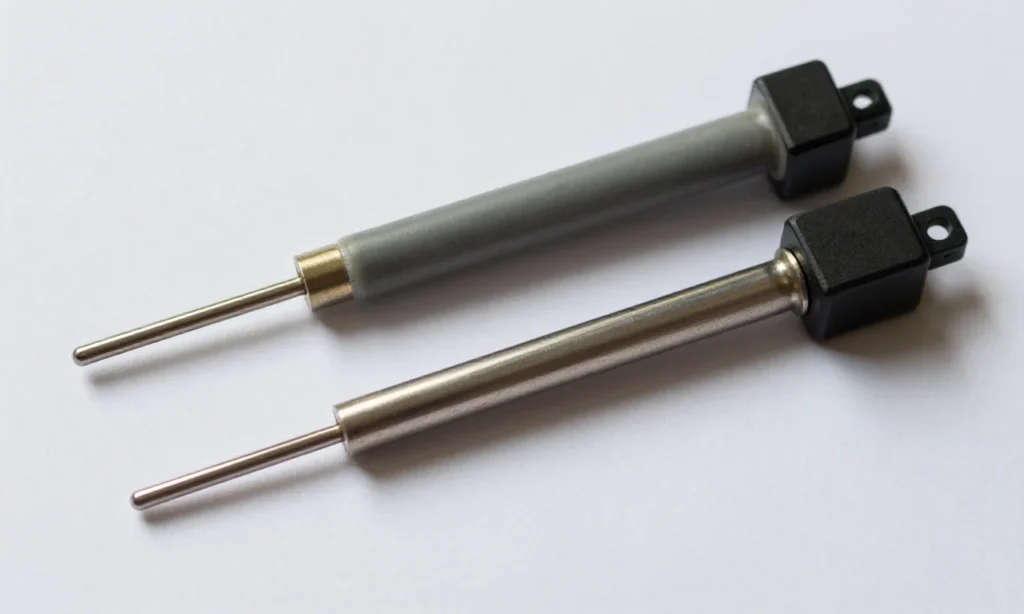

Cảm biến dây là lựa chọn tốt trong ngành công nghiệp nhờ hình dáng thon dài, dễ dàng lắp đặt tại các vị trí chật hẹp hoặc xuyên qua thành bồn chứa. Sản phẩm này có dải đo lên đến 400 độ C, kích thước nhỏ gọn phù hợp với không gian hạn chế. Tuy nhiên, để chuyển đổi tín hiệu nhiệt sang tín hiệu điện 4-20mA, người dùng cần sử dụng thêm bộ chuyển đổi độc lập.
Cảm biến đầu củ hành (Head mounted) có cấu trúc dạng hình que, bao gồm một thanh dài chứa cảm biến kết nối với phần đầu hình củ hành phía trên. Bộ phận đầu này chứa các linh kiện chuyển đổi tín hiệu.
Với vật liệu đầu dò làm từ Platinium hoặc Nickel, tương ứng với chuẩn Pt100 hoặc Ni100, thiết bị đảm bảo độ chính xác đo lường đạt 99,9%. Dải nhiệt độ hoạt động rất rộng, có thể vượt quá 1000 độ C, cho phép đo liên tục với độ tin cậy cao, rất phù hợp cho các khu vực có diện tích lớn. Người dùng có thể gắn trực tiếp bộ chuyển đổi trên đầu cảm biến.
Xu hướng phát triển mạnh mẽ thuộc về cảm biến nhiệt độ thông minh (Smart Temperature Sensor). Những thiết bị này tích hợp trí tuệ nhân tạo (AI) và Internet of Things (IoT), cho phép người dùng theo dõi nhiệt độ, phân tích dữ liệu từ xa, đưa ra cảnh báo kịp thời và cải thiện quy trình vận hành. Cảm biến không dây (Wireless Temperature Sensor) cũng ngày càng được ưa chuộng trong các nhà máy nhờ khả năng truyền tải dữ liệu không cần dây nối, giúp giảm thiểu hệ thống dây kết nối và tiết kiệm không gian lắp đặt.
Ứng dụng của cảm biến nhiệt độ trong đời sống và công nghiệp
Khả năng đo lường và giám sát nhiệt độ chính xác đã biến cảm biến nhiệt độ trở thành yếu tố cốt lõi giúp cải thiện hiệu suất vận hành cũng như nâng cao tính an toàn cho các ngành nghề khác nhau. Tại khu vực công nghiệp, thiết bị này kiểm soát chặt chẽ quy trình sản xuất trong các lĩnh vực đa dạng như hóa chất, thực phẩm và dược phẩm, duy trì sự ổn định nhiệt cho hệ thống HVAC và bảo vệ máy móc khỏi các rủi ro vận hành.
Ngành y tế cũng tận dụng lợi thế của cảm biến nhiệt độ trong việc chăm sóc sức khỏe và bảo quản dược phẩm. Các thiết bị như nhiệt kế điện tử hoặc hệ thống theo dõi thân nhiệt bệnh nhân được sử dụng rộng rãi để đánh giá tình trạng sức khỏe. Việc giám sát nhiệt độ của các tủ bảo quản vaccine và thuốc giúp đảm bảo giữ vững chất lượng cũng như hiệu quả điều trị.
Giao thông vận tải dựa vào cảm biến nhiệt độ để duy trì hoạt động ổn định của phương tiện và bảo vệ động cơ. Cụ thể, thiết bị này giúp điều chỉnh hệ thống làm mát động cơ ô tô, kiểm soát nhiệt độ pin xe điện nhằm cải thiện hiệu suất và an toàn, cũng như cân bằng nhiệt độ trong hệ thống điều hòa không khí trên xe.
Trong nông nghiệp, việc kiểm soát nhiệt độ giúp tạo lập môi trường lý tưởng cho cây trồng và vật nuôi phát triển. Cảm biến được lắp đặt tại các nhà kính và trang trại để giám sát và điều chỉnh nhiệt độ môi trường, qua đó cải thiện quy trình sản xuất và gia tăng năng suất nông sản.
Trong đời sống gia đình, nhiều thiết bị như máy lạnh, lò vi sóng, bếp điện hay máy sấy tóc đều tích hợp cảm biến nhiệt độ để tự động điều chỉnh, giúp tiết kiệm năng lượng, nâng cao hiệu quả sử dụng và ngăn ngừa hư hỏng do quá nhiệt.
Phân loại cảm biến nhiệt độ theo cấu hình dây dẫn
Việc phân loại cảm biến nhiệt độ dựa trên số lượng dây dẫn kết nối là rất quan trọng trong việc cải thiện độ chính xác và khả năng bù trừ sai số khi lắp đặt hệ thống tự động.
Cảm biến loại 2 dây thường được xem là phương án kém chính xác nhất do điện trở đo được thực tế bao gồm cả điện trở của dây dẫn kết nối cộng thêm điện trở của phần tử cảm biến nhạy cảm với nhiệt độ. Vì lý do này, chúng hiếm khi xuất hiện trong môi trường công nghiệp và chủ yếu phục vụ các mục đích kiểm tra mạch điện hoặc thí nghiệm đặc thù.
Ngược lại, cấu hình 3 dây khắc phục được nhược điểm nêu trên bằng cách loại bỏ ảnh hưởng của điện trở dây dẫn lên tín hiệu đầu ra, qua đó nâng cao rõ rệt độ chính xác so với loại 2 dây. Đây là giải pháp phổ biến nhất trong ngành công nghiệp nhờ khả năng điều chỉnh liên tục tín hiệu đầu ra theo sự thay đổi nhiệt độ của cảm biến, đáp ứng nhu cầu đo lường ổn định tại các nhà máy.
Để đạt độ chính xác cao nhất, người ta sử dụng cảm biến 4 dây, một cấu hình hoàn toàn tách biệt mạch đo dòng điện và mạch đo điện áp nhằm triệt tiêu hoàn toàn sai số do dây dẫn gây ra.
Tuy nhiên, do chi phí và độ phức tạp, kỹ thuật này ít được dùng trong sản xuất thông thường mà chủ yếu dành cho các ứng dụng hiệu chuẩn thiết bị hoặc nghiên cứu trong phòng thí nghiệm. Trong trường hợp này, độ chính xác của phép đo phụ thuộc trực tiếp vào độ ổn định của nguồn dòng đo và sai số của dụng cụ đo lường, chứ không còn bị ảnh hưởng bởi điện trở dây nữa.
Tiêu chí lựa chọn cảm biến nhiệt độ phù hợp với nhu cầu
Việc chọn cảm biến nhiệt độ đúng chuẩn đòi hỏi phải cân nhắc kỹ lưỡng 3 yếu tố cốt lõi: yêu cầu cụ thể của ứng dụng, chủng loại thiết bị và các thông số phụ trợ như giá thành hay kích thước. Trước hết, dải nhiệt độ vận hành là tiêu chí phân loại rõ rệt. Những môi trường có nhiệt độ cực cao, vượt mốc 1000°C, bắt buộc phải dùng cặp nhiệt điện do khả năng chịu đựng cao.
Ngược lại, với các vùng nhiệt độ thấp hơn, khoảng từ -50°C đến 150°C, thermistor tỏ ra phù hợp hơn cả. Đối với dải đo trung bình nằm trong khoảng -200°C đến 600°C, các dòng RTD như Pt100 hay Pt1000 lại là lựa chọn tốt nhờ đặc tính tuyến tính và độ ổn định cao.
Yếu tố môi trường làm việc cũng quan trọng. Tại những khu vực khắc nghiệt, đầy rung động hoặc chứa hóa chất ăn mòn, cặp nhiệt điện được ưu tiên nhờ độ bền cơ học và khả năng chống chịu nhiệt tốt. Trong khi đó, ở những nơi có nhiệt độ ổn định, ít biến động, thermistor hoặc RTD là phương án kinh tế hơn mà vẫn đảm bảo hiệu suất hoạt động.
Về độ chính xác, nếu ứng dụng đòi hỏi sự tin cậy tuyệt đối và ổn định lâu dài, RTD là giải pháp không thể thay thế, đặc biệt phổ biến trong các ngành công nghiệp nghiêm ngặt như thực phẩm, dược phẩm và hóa chất. Ngược lại, cặp nhiệt điện thường có độ chính xác thấp hơn và cần thêm bộ chuyển đổi tín hiệu cùng việc hiệu chỉnh định kỳ.
Cuối cùng, khía cạnh kinh tế và vật lý cần được cân bằng. Thermistor sở hữu chi phí thấp nhất, phù hợp với các dự án hạn chế ngân sách. Dù RTD và cặp nhiệt điện có giá thành cao hơn, nhưng chúng bù đắp bằng độ chính xác cao, rất cần thiết cho các ứng dụng khắt khe. Nếu diện tích lắp đặt bị giới hạn, các mẫu nhỏ gọn như thermistor hoặc cảm biến bán dẫn sẽ giúp việc lắp đặt trở nên dễ dàng hơn.

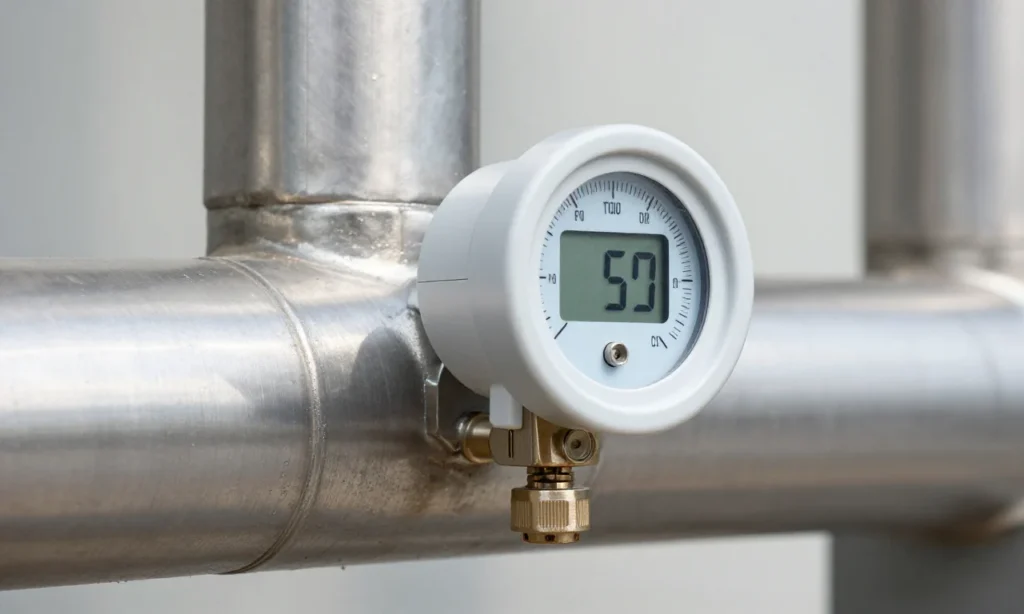

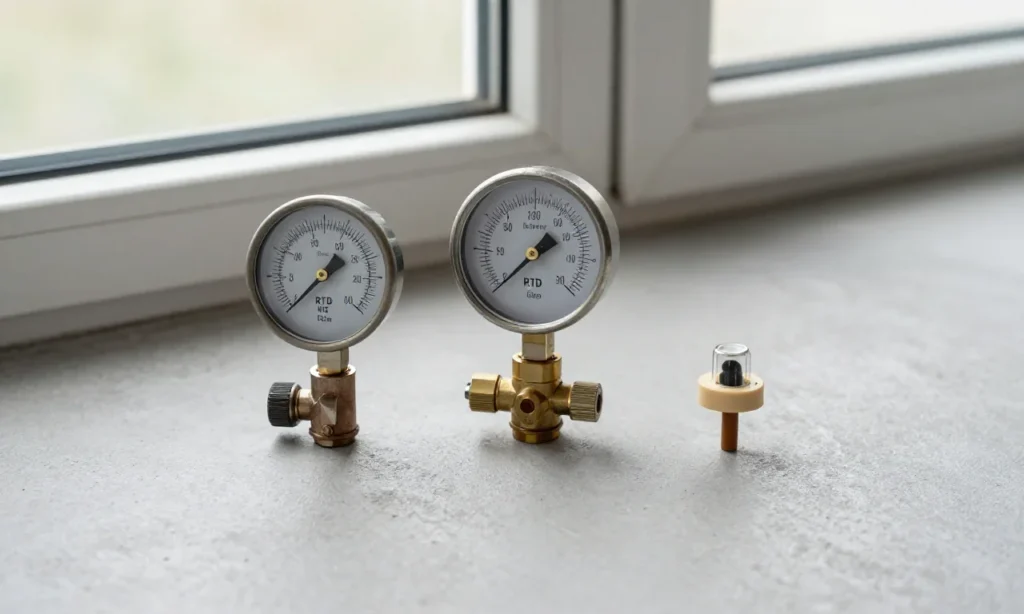

Phân biệt cảm biến nhiệt độ và đồng hồ đo nhiệt độ công nghiệp
Cảm biến nhiệt độ và đồng hồ đo công nghiệp thường bị nhầm lẫn, dù chúng thực hiện hai nhiệm vụ tách biệt nhưng bổ trợ cho nhau. Thiết bị đầu tiên thu thập dữ liệu, chuyển đổi sự thay đổi vật lý thành tín hiệu điện hoặc số. Đây là mắt xích quan trọng giúp các hệ thống tự động hóa và kỹ thuật số có thể giải mã, đọc được giá trị nhiệt độ thực tế.
Ngược lại, đồng hồ đo nhiệt độ là thiết bị hiển thị, không trực tiếp cảm nhận nhiệt mà nhận tín hiệu từ cảm biến về để xử lý. Chức năng chính của nó là chuyển đổi tín hiệu đó thành các dạng thông tin trực quan như con số, biểu đồ hoặc cảnh báo, giúp người vận hành dễ dàng quan sát.
Thiết bị này cũng có thể đọc giá trị nhiệt độ từ cảm biến nhiệt độ, kết nối với PLC, vi điều khiển hoặc màn hình HMI. Một hệ thống đo lường hoàn chỉnh đòi hỏi sự lắp đặt cả cảm biến và đồng hồ (hoặc bộ điều khiển).
Trong đó, cảm biến chịu trách nhiệm đảm bảo độ chính xác tại điểm đo, trong khi đồng hồ tập trung vào khả năng hiển thị và hỗ trợ điều khiển. Nắm vững sự khác biệt này giúp việc đấu dây trở nên chuẩn xác, hạn chế sai sót kỹ thuật và nâng cao hiệu quả vận hành hệ thống tự động hóa.
