Ảnh mây hồng ngoại và ảnh mây thị phổ khác nhau ở chỗ bức xạ nhiệt không xuyên qua được mây chứa nước

Ảnh hồng ngoại và ảnh thị phổ ghi nhận các dạng năng lượng khác nhau từ môi trường. Sự hiện diện của mây chứa nước cản trở hoàn toàn việc thu nhận bức xạ nhiệt từ bề mặt Trái, tạo nên sự phân biệt rõ rệt giữa hai loại ảnh này so với khả năng ghi nhận ánh sáng phản xạ thông thường.

Sự thật về ứng dụng camera hồng ngoại

Ứng dụng camera hồng ngoại không tồn tại độc lập mà là sự kết hợp giữa phần mềm xử lý và module cảm biến chuyên dụng. Để sử dụng các tiện ích trên Google Play hay AppStore, thiết bị di động cần được bổ sung thêm cảm biến nhiệt thông qua các phụ kiện như FLIR One hay Seek Thermal, kết nối qua cổng Lightning hoặc Type-C, vì hầu hết smartphone hiện đại không tích hợp sẵn công nghệ này.

Khi đã thiết lập xong phần cứng, người dùng có thể quan sát và ghi lại hình ảnh video với màu nhiệt thực tế nhờ ứng dụng đi kèm. Nguyên lý hoạt động của các thiết bị đo nhiệt độ hồng ngoại dựa trên việc phát hiện bức xạ tự phát từ vật thể, giúp xác định nhiệt độ bề mặt mà không cần chạm.

Trong đó, súng đo nhiệt độ thường sử dụng công nghệ cảm biến thermopile hoặc photodiode, cho phép đo dải nhiệt rộng từ -50 đến hơn 1000 độ C. Ngược lại, nhiệt kế hồng ngoại y tế thường giới hạn ở mức 0 đến 100 độ C để đảm bảo an toàn.

Camera nhiệt hoạt động dựa trên cảm biến microbolometer, có khả năng biến đổi bức xạ hồng ngoại thành hình ảnh nhiệt. Thị trường cung cấp nhiều lựa chọn về độ phân giải và dải đo.

Ví dụ, Fluke iSee™ Mobile Thermal Camera cho hình ảnh 256 x 192 pixel với dải đo từ -10 đến 550 °C. Seek Compact cung cấp độ phân giải 206 x 156 pixel, đo được từ -40°C đến 330°C.

Các dòng cao cấp hơn như HTI-Xintai 301 có độ phân giải 384 x 288 px và tốc độ 25 Hz, trong khi HIKMICRO Mini2 V2 chỉ nặng 20g nhưng vẫn đảm bảo góc nhìn 50 độ. Mức giá thiết bị dao động khá rộng, từ khoảng 4,5 triệu đồng cho các mẫu cơ bản lên tới 19 triệu đồng cho dòng cao cấp.

Đối với nhu cầu giám sát an ninh dân dụng, bạn cũng có thể cân nhắc các dòng camera IP như FPT Camera IQ 2S hoặc 3S, với tầm nhìn hồng ngoại ban đêm từ 20 đến 30 mét và mức giá chỉ từ 550.000 VNĐ. Dù là thiết bị di động hay hệ thống cố định, điểm quan trọng vẫn là khả năng chuyển đổi chính xác tín hiệu bức xạ thành dữ liệu nhiệt độ hữu ích.

Nguyên lý hoạt động của ảnh nhiệt

Chụp ảnh nhiệt là công nghệ chuyển đổi năng lượng nhiệt thành ánh sáng khả kiến để phân tích vật thể hoặc cảnh quan cụ thể. Ảnh nhiệt hoàn toàn khác biệt so với ảnh chụp thông thường. Trong khi ảnh thông thường ghi lại ánh sáng nhìn thấy được phản chiếu từ bề mặt vật thể, ảnh nhiệt biểu thị các mức độ bức xạ hồng ngoại khác nhau do chính vật thể phát ra.

Bất kỳ vật thể nào có nhiệt độ trên độ không tuyệt đối (0K hoặc -273°C) đều liên tục phát ra bức xạ điện từ. Quá trình này phụ thuộc vào loại vật liệu và nhiệt độ của đối tượng.

Để ghi nhận chính xác, chụp ảnh nhiệt đòi hỏi phải đo bức xạ phát ra trong vùng hồng ngoại nhiệt (TIR) của quang phổ điện từ. Phổ điện từ được phân loại thành các vùng dựa trên bước sóng đo bằng micrômét (µm). Phần hồng ngoại bao gồm năm dải chính: gần hồng ngoại (NIR) từ 0,7-1,5 µm, hồng ngoại sóng ngắn (SWIR) từ 1,5-3 µm, hồng ngoại sóng trung bình (MWIR) từ 3-8 µm, hồng ngoại sóng dài (LWIR) từ 8-14 µm và hồng ngoại xa (FIR) từ 14 µm đến 100 µm.

Vùng hồng ngoại nhiệt (TIR) trải dài từ 3 μm đến 14μm, bao gồm MWIR và LWIR. Đây là dải bước sóng được sử dụng phổ biến nhất trong viễn thám. Lý do nằm ở hai yếu tố.

Đầu tiên, nhiệt độ môi trường xung quanh khiến các vật liệu trên bề mặt Trái đất như đất, nước và thảm thực vật phát ra bức xạ mạnh nhất trong vùng LWIR (8 μm đến 14 μm). Thứ hai, khi vật thể được làm nóng vượt nhiệt độ môi trường, bức xạ chuyển sang bước sóng ngắn hơn, giúp MWIR (3 µm đến 5 µm) phát hiện hiệu quả các bề mặt nóng như đám cháy rừng.

Quan trọng hơn, cả hai dải 3-5 µm và 8-14 µm đều nằm trong "cửa sổ khí quyển". Bầu khí quyển chứa ozone, hơi nước và carbon dioxide, các phân tử này hấp thụ mạnh bức xạ ở khoảng 5-8 μm. Hai cửa sổ này cho phép năng lượng đi qua, giúp cảm biến thu thập dữ liệu nhiệt độ bề mặt một cách chính xác mà không bị nhiễu loạn bởi thành phần khí quyển.

Ảnh hưởng của mây và thời tiết lên ảnh nhiệt

Hình ảnh vệ tinh nhiệt bị ảnh hưởng nghiêm trọng bởi sự hiện diện của mây. Bước sóng hồng ngoại không thể xuyên qua các đám mây. Mây chứa đầy các giọt nước nhỏ, và những giọt nước này có khả năng hấp thụ mạnh bức xạ hồng ngoại.

Việc thu thập nhiệt độ đất một cách nhất quán bằng hình ảnh vệ tinh nhiệt bị hạn chế rất lớn ở những khu vực thường xuyên có mây bao phủ dày đặc. Khi mây che khuất, cảm biến trên quỹ đạo chỉ ghi nhận được nhiệt độ của lớp mây bên trên, chứ không phải nhiệt độ bề mặt thực tế.

Ngược lại, hình ảnh vệ tinh nhiệt lại có ưu thế khi quan sát trong điều kiện có khói. Bức xạ hồng ngoại có khả năng xuyên qua khói hiệu quả. Tính chất này khiến hình ảnh nhiệt trở nên vô giá trong việc theo dõi và phát hiện các đám cháy rừng, nơi khói dày đặc thường làm mù hoàn toàn camera quang học thông thường.

Bên cạnh mây và khói, các điều kiện thời tiết khác như sương mù, mưa và tuyết cũng tác động đến chất lượng hình ảnh. Tuy nhiên, công nghệ giám sát ảnh nhiệt hồng ngoại hiện đại đã khắc phục phần lớn hạn chế này. Dựa vào đặc tính xuyên thấu mạnh mẽ tự nhiên của quang phổ hồng ngoại bước sóng dài, kết hợp với thuật toán giảm nhiễu AI, thiết bị có thể lọc nhiễu lộn xộn trong hình ảnh.

Hệ thống vẫn bảo toàn đầy đủ đường viền của nguồn nhiệt mục tiêu ngay cả trong sương mù dày đặc, bụi mịn, mưa nhẹ và tuyết rơi. Điều này giải quyết triệt để điểm yếu "mù trong sương mù, mờ trong mưa và tuyết" của hệ thống giám sát truyền thống.

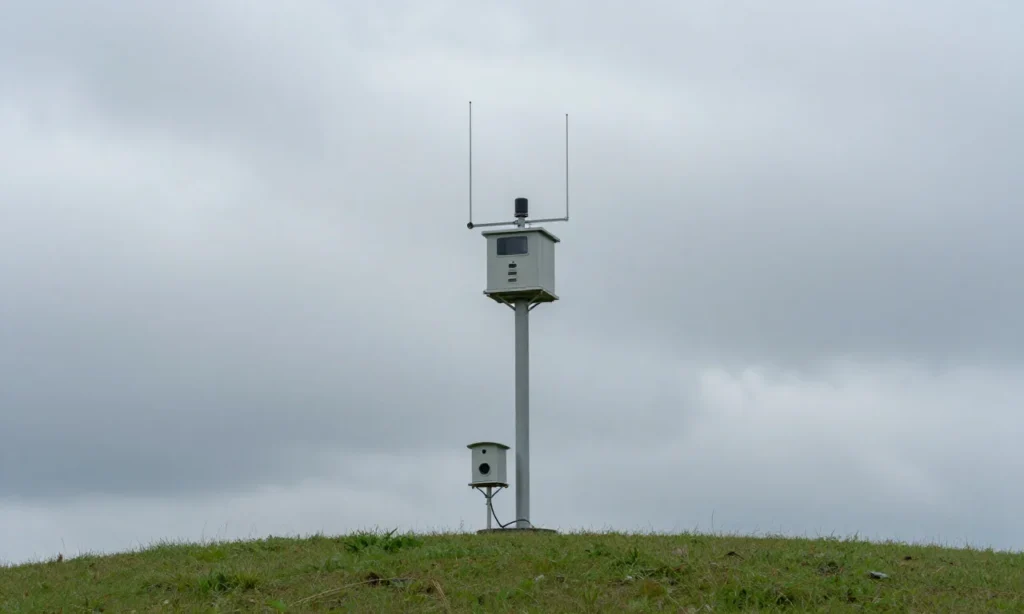

Thiết bị chuyên dụng còn tích hợp mô-đun thích ứng môi trường với cảm biến nhiệt độ, độ ẩm và áp suất không khí. Chúng có thể hoạt động ổn định trong dải nhiệt độ cực rộng từ -40℃ đến 85℃. Tự động hiệu chỉnh tham số chụp ảnh giúp sửa lỗi biến dạng hình ảnh và sai lệch nhiệt độ do thay đổi môi trường, đảm bảo dữ liệu thu thập liên tục 365 ngày trong năm bất chấp biến động thời tiết.

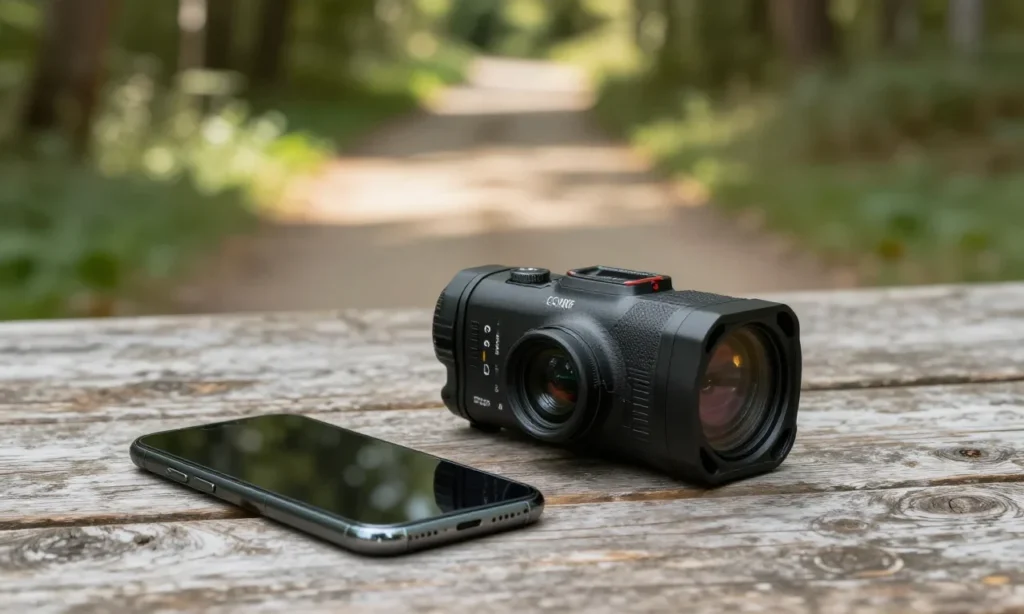

So sánh camera nhiệt chuyên dụng và điện thoại

Việc nhầm lẫn giữa ứng dụng đo nhiệt trên điện thoại và thiết bị thường xuất phát từ hiểu lầm rằng phần mềm có thể tự tạo ra hình ảnh hồng ngoại. Thực tế, các ứng dụng này chỉ là giao diện; để hiển thị bản đồ nhiệt, smartphone bắt buộc phải có cảm biến hồng ngoại vật lý. Vì hầu hết điện thoại không tích hợp sẵn cảm biến này, camera mặc định không thể thực hiện chức năng đo nhiệt hay hiển thị nhiệt độ.

Để biến điện thoại thành máy đo nhiệt di động, người dùng cần lắp thêm phụ kiện như FLIR ONE PRO, Seek Compact hoặc CEM T-10. Các thiết bị ngoại vi này kết nối với điện thoại qua cổng Type-C, Lightning hoặc Bluetooth và yêu cầu ứng dụng riêng để xử lý dữ liệu.

FLIR ONE PRO sở hữu độ phân giải 160 x 120 pixel, phạm vi đo nhiệt độ từ -20 đến 400 °C. Khác biệt rõ rệt của mẫu này so với các dòng giá rẻ là công nghệ Multi-Spectral Dynamic Imaging (MSX), giúp chồng hình ảnh nhiệt lên ảnh quang học độ nét cao từ camera điện thoại, nhờ đó người dùng dễ dàng quan sát chi tiết cấu trúc và xác định chính xác vị trí điểm nóng.

Về mặt thông số kỹ thuật, Seek Compact cung cấp độ phân giải 206 x 156 pixel, đo nhiệt độ từ -40°C đến 330°C, thích hợp cho giám sát hệ thống HVAC và xây dựng. CEM T-10 cũng có độ phân giải 206 x 156 pixel nhưng nổi bật ở khả năng nhận diện vật thể ở khoảng cách lên đến 330 mét.

Các dòng cao cấp hơn như HTI-Xintai 301 đạt độ phân giải 384 x 288 pixel với tốc độ khung hình 25 Hz, đảm bảo ghi lại hình ảnh nhiệt thời gian thực mượt mà. HIKMICRO Mini2 V2 chú trọng tính di động với trọng lượng chỉ 20g, vỏ hợp kim nhôm chuẩn IP40, thuận tiện cho việc mang theo.

Khoản đầu tư cho các phụ kiện gắn điện thoại dao động từ 4,5 triệu đồng đến 19 triệu đồng. Ngược lại, camera nhiệt chuyên dụng độc lập thường sở hữu cảm biến lớn hơn, ống kính quang học chuyên dụng cho bước sóng dài, chip xử lý hình ảnh thông minh riêng biệt và khả năng chống chịu thời tiết tốt hơn.

Thiết bị chuyên dụng không phụ thuộc vào pin điện thoại, cho phép hoạt động liên tục trong môi trường khắc nghiệt mà không lo tình trạng sụt pin đột ngột. Người dùng cần cân nhắc kỹ lưỡng giữa ngân sách và tần suất sử dụng để lựa chọn giải pháp phù hợp, tránh nhầm lẫn giữa tiện ích di động và hiệu suất làm việc.

Ứng dụng trong an ninh và giám sát

Khả năng quan sát không bị giới hạn bởi điều kiện ánh sáng hay thời tiết là ưu điểm của camera nhiệt so với thiết bị quang học thông thường. Khác với camera ánh sáng thấy thường gặp khó khăn như bị lóa khi ngược sáng ban ngày hay phải bật đèn hồng ngoại gây tốn điện và lộ vị trí vào ban đêm, hệ thống nhiệt hoạt động thụ động.

Nguyên lý hoạt động dựa trên việc thu nhận bức xạ nhiệt tự nhiên, vì mọi vật thể trên Trái Đất đều có nhiệt độ lớn hơn 0 Kelvin (tương đương -273,15°C) nên luôn phát ra sóng hồng ngoại dải dài từ 8 đến 14 micromet.

Nhờ đó, thiết bị có thể ghi hình rõ nét suốt 24 giờ mà không cần nguồn sáng hỗ trợ. Chip xử lý hình ảnh tích hợp thuật toán thông minh giúp cải thiện chất lượng ảnh theo cường độ ánh sáng môi trường thực tế. Hệ thống cũng sử dụng ống kính chuyên dụng để lọc nhiễu từ phổ ánh sáng ban ngày, tăng cường tín hiệu nguồn nhiệt yếu vào ban đêm nhằm làm rõ đường viền mục tiêu.

Khả năng phân biệt chính xác giữa các nguồn nhiệt như con người, phương tiện giao thông, thiết bị công nghiệp, thảm thực vật và chim bay giúp giảm thiểu báo động giả do lá rụng hay bóng đổ. Kết quả là nâng cao độ tin cậy trong việc phát hiện xâm nhập trái phép hoặc bất thường về nhiệt độ, phục vụ hiệu quả cho công tác an ninh và phòng cháy chữa cháy tại các khu vực phức tạp.

Góc nhìn thiên văn học

Trong thiên văn học, ảnh hồng ngoại quan trọng trong việc quan sát các cấu trúc vũ trụ mà ánh sáng thường không thể ghi nhận. Kính viễn vọng không gian Hubble của NASA từng ghi lại hình ảnh đám mây khí và bụi màu hồng sáng rực rỡ, được gọi là LHA 120-N 150. Vật thể này nằm trong thiên hà Large Magellanic Cloud, hàng xóm của Milky Way, cách chúng ta 160.000 năm ánh sáng.

Đám mây hồng bí ẩn này thực chất là một cấu trúc khổng lồ dài đến 1.000 năm ánh sáng, thuộc Tinh vân Tarantula. Đây là "vườn ươm sao" gần Trái Đất nhất được biết đến. Bên trong lớp bụi và khí dày đặc, các nhà thiên văn học phát hiện hàng loạt ngôi sao non trẻ đang trong giai đoạn chào đời. Những ngôi sao này thuộc dạng "siêu sao", lớn hơn mặt trời rất nhiều.

Theo lý thuyết thiên văn truyền thống, các ngôi sao khổng lồ nên hình thành trong các cụm sao dày đặc. Tuy nhiên, việc phát hiện ra những "siêu mặt trời" này đang sinh ra trong một đám mây lẻ, bị cô lập khỏi tinh vân chủ nhân, là phát hiện mới mẻ. Dữ liệu hồng ngoại giúp lớp bụi vũ trụ, cho phép phân tích kỹ lưỡng quá trình hình thành sao, mở ra hướng nghiên cứu sâu hơn về nguồn gốc và phát triển của các thiên thể khổng lồ trong vũ trụ.
