Trong bối cảnh tốc độ bê tông hóa đô thị khiến nước không thấm được xuống lòng đất, trạm bơm tiêu úng đóng vai trò là “trái tim nhân tạo” quyết định sự sống còn của toàn bộ hệ thống thoát nước. Tuy nhiên, việc lựa chọn trạm bơm chống ngập công suất bao nhiêu là đủ đòi hỏi sự tính toán thủy lực phức tạp dựa trên lưu lượng mưa cực đại, diện tích lưu vực và chiều cao cột áp đẩy nước, thay vì áp dụng những con số ước lượng cảm tính gây lãng phí đầu tư hoặc mất an toàn ngập lụt.
1. Bản Chất Khoa Học: Vì Sao Không Thể Tính Công Suất Máy Bơm Cảm Tính?
Nhiều người lầm tưởng rằng cứ diện tích mặt bằng lớn thì lắp máy bơm công suất lớn theo một tỷ lệ tuyến tính đơn giản. Trên thực tế kỹ thuật thủy lực, công suất điện của động cơ máy bơm (P) phụ thuộc vào hai biến số độc lập quan trọng nhất:
- Lưu lượng nước cần bơm (Q): Thể tích nước cần vận chuyển đi trong một đơn vị thời gian (m³/s hoặc m³/h), phụ thuộc trực tiếp vào cường độ mưa và diện tích lưu vực thu nước.
- Cột áp tổng (H): Chiều cao địa hình cần đẩy nước lên (Hgeo) cộng với tổn thất áp lực ma sát dọc đường ống và tổn thất cục bộ qua co lơn, van một chiều (h_f + h_c).
Một máy bơm công suất nhỏ đặt ở nơi có cột áp đẩy thấp (H = 2m) có thể bơm được lưu lượng nước khổng lồ gấp nhiều lần một máy bơm công suất lớn nhưng phải đẩy nước lên đỉnh dốc cao (H = 15m). Công thức tiêu chuẩn quốc tế xác định công suất trục máy bơm thủy lực như sau:
P = (ρ × g × Q × H) / (1000 × η)
Trong đó:
- P (kW): Công suất thủy lực yêu cầu trên trục máy bơm.
ho(kg/m³): Khối lượng riêng của chất lỏng (nước mưa lẫn bùn cát thường lấy
ho pprox 1050 kg/m³).- g (m/s²): Gia tốc trọng trường (g pprox 9.81 m/s²).
- Q (m³/s): Lưu lượng tiêu thoát yêu cầu tại thời điểm cực đại.
- H (m): Cột áp đẩy danh định (chiều cao hình học + tổn thất áp lực ma sát đường ống).
- η: Hiệu suất tổng của cụm máy bơm (thường dao động từ 0.65 đến 0.85 tùy hãng sản xuất).
Hiểu rõ công thức này giúp chúng ta phân biệt rõ tại sao trong các kịch bản ngập do mưa và triều cường, trạm bơm cần phải điều chỉnh công suất linh hoạt theo mức độ dâng cao của mực nước ngoài sông.
2. Bảng Tra Cứu Tính Chọn Công Suất Máy Bơm Theo Quy Mô Công Trình
Dưới đây là bảng phân loại kỹ thuật tiêu chuẩn giúp các kỹ sư và chủ công trình lựa chọn dải công suất máy bơm phù hợp từ quy mô hộ gia đình đến hạ tầng đô thị:
| Quy Mô Ứng Dụng | Diện Tích Lưu Vực Thu Nước | Lưu Lượng Tiêu Thoát (Q) | Cột Áp Tiêu Chuẩn (H) | Công Suất Khuyến Nghị (P) | Dòng Bơm Đặc Trưng |
|---|---|---|---|---|---|
| Tầng hầm nhà phố dân dụng | 50 – 150 m² | 10 – 25 m³/h | 4 – 7 m | 0.75 – 2.2 kW | Bơm chìm nước thải 1 pha có phao tự ngắt |
| Hầm tòa nhà chung cư / TTTM | 1.000 – 5.000 m² | 80 – 200 m³/h | 8 – 15 m | 5.5 – 15 kW (×2 máy) | Bơm chìm cánh xoáy kép (1 chạy, 1 dự phòng) |
| Hầm chui giao thông đô thị | 5.000 – 20.000 m² | 500 – 1.500 m³/h | 6 – 12 m | 22 – 75 kW (×3 máy) | Cụm bơm chìm lưu lượng lớn, cảm biến biến tần |
| Khu công nghiệp / Cụm dân cư | 20 – 100 ha | 5.000 – 20.000 m³/h | 3 – 6 m | 150 – 500 kW | Máy bơm trục ngang / trục hỗn lưu lưu lượng khủng |
| Trạm bơm đầu mối thành phố | > 500 ha | > 50.000 m³/h | 2 – 5 m | 1.000 – 4.000 kW | Tổ hợp máy bơm trục đứng công nghiệp Yên Sở / Nhiêu Lộc |
3. Đường Cong Đặc Tính Máy Bơm (Q-H Curve) & Vận Tốc Kinh Tế Trong Đường Ống
Một chỉ số kỹ thuật cốt lõi mà bất kỳ kỹ sư cơ điện (M&E) nào cũng phải nằm lòng là Đường cong đặc tính máy bơm (Q-H Curve). Đường cong này phản ánh mối quan hệ nghịch đảo: khi cột áp cản H càng cao thì lưu lượng nước xả Q càng tụt giảm. Điểm làm việc lý tưởng được gọi là Điểm hiệu suất tối ưu (BEP – Best Efficiency Point), nơi máy bơm đạt hiệu suất chuyển đổi năng lượng cao nhất và độ rung ồn thấp nhất.
Bên cạnh việc chọn máy bơm, kích thước đường ống đẩy đóng vai trò quyết định đến 50% hiệu quả của trạm bơm. Vận tốc nước chảy trong đường ống đẩy cần được thiết kế duy trì trong dải vận tốc kinh tế:
v = 1.5 – 2.5 m/s
Nếu đường kính ống quá nhỏ, vận tốc dòng chảy vượt quá 3.0 m/s sẽ làm tổn thất áp lực ma sát tăng theo bình phương vận tốc, bóp nghẹt lưu lượng xả và làm động cơ máy bơm bị quá tải nhiệt dẫn đến nhảy rơ-le ngắt điện. Ngược lại, nếu ống quá lớn, chi phí vật tư tăng cao và vận tốc quá chậm (v < 0,8 m/s) sẽ làm bùn cát lắng đọng trong lòng ống, gây tắc nghẽn cục bộ sau vài mùa mưa.
4. 4 Tiêu Chuẩn Kỹ Thuật Bắt Buộc Khi Thiết Kế Trạm Bơm Tiêu Úng
4.1. Nguyên tắc dự phòng công suất N+1 hoặc N+2
Một sai lầm chí mạng trong thiết kế trạm bơm thoát nước mưa là chỉ lắp đặt một máy bơm duy nhất có công suất vừa đủ. Trong mùa mưa lũ, nguy cơ máy bơm bị kẹt rác, cháy cuộn dây hoặc quá nhiệt rơ-le nhiệt là rất cao. Tiêu chuẩn ngành thoát nước bắt buộc phải áp dụng quy tắc N+1 (đối với trạm bơm nhỏ: 1 máy chạy chính, 1 máy dự phòng luân phiên) hoặc N+2 (đối với trạm bơm đô thị quan trọng: 3 máy chạy, 1 máy dự phòng nóng, 1 máy bảo dưỡng). Hai máy sẽ tự động hoán đổi phiên làm việc sau mỗi chu kỳ 24h để duy trì độ bền cơ học.
4.2. Hệ thống lưới chắn rác tự động (Trash Rake Screens)
Theo thống kê của Công ty Thoát nước đô thị, trên 70% các sự cố dừng máy bơm đột ngột trong mưa bão bắt nguồn từ việc rác thải (túi nilon, cành cây, giẻ lau, chai nhựa) quấn chặt vào cánh bơm. Một trạm bơm tiêu úng chuẩn mực bắt buộc phải có hố lắng cát và hệ thống cào rác tự động phía trước họng hút. Cánh bơm phải là dạng cánh xoáy hở (Vortex) hoặc cánh cắt rác (Grinder Impeller) để có thể nghiền nát các dị vật mềm trước khi đẩy vào đường ống.
4.3. Nguồn điện lưới kép và máy phát điện dự phòng 100% tải
Mưa giông cực đoan thường đi kèm sấm sét làm đứt đường dây điện lưới trung thế hoặc trạm biến áp nổ chì. Nếu trạm bơm bị mất điện đúng vào đỉnh lũ, khu vực bảo vệ sẽ chìm trong biển nước chỉ sau ít phút. Do đó, trạm bơm chống ngập bắt buộc phải trang bị hệ thống máy phát điện Diesel tự động khởi động (ATS) có khả năng cấp điện đầy tải trong vòng 15 – 30 giây sau sự cố mất điện lưới, đi kèm bồn chứa dầu đủ vận hành liên tục tối thiểu 48 giờ.
4.4. Tích hợp giải pháp khơi thông và chống ngập cho các vị trí xung yếu
Đặc biệt tại các hạ tầng giao thông ngầm, trạm bơm phải kết hợp với phương án xử lý khơi thông hầm chui ngập nước bằng việc bố trí hố ga thu gom nước sâu dưới đáy hầm, kết nối cảm biến siêu âm đo mực nước để kích hoạt bơm từng cấp theo lưu lượng thực tế.
5. Quy Trình Vận Hành & Bảo Dưỡng Trạm Bơm Trước Mùa Mưa Bão
Một trạm bơm dù công suất có lớn đến đâu cũng sẽ trở nên vô dụng nếu không được bảo dưỡng định kỳ trước khi mùa mưa lũ ập đến. Đơn vị quản lý cần tuân thủ nghiêm ngặt quy trình 4 bước kiểm tra:
- Đo điện trở cách điện cuộn dây (Megohmmeter): Đảm bảo điện trở cách điện của động cơ chìm đạt trên 20 MΩ trước khi thả xuống giếng bơm.
- Kiểm tra và thay dầu buồng phớt (Mechanical Seal Oil): Phớt cơ khí ngăn nước xâm nhập vào buồng động cơ là bộ phận hao mòn nhanh nhất, cần thay dầu định kỳ 6 tháng/lần.
- Nạo vét bùn đáy hố thu: Hút sạch cát sỏi và bùn lắng dưới đáy hố ga bơm để tránh làm mài mòn cánh bơm và buồng xoắn.
- Chạy thử không tải và có tải định kỳ hàng tuần: Vận hành thử nghiệm hệ thống máy phát điện và tủ điều khiển tự động để kịp thời phát hiện lỗi cảm biến phao.
Tại các thành phố miền Trung thường xuyên hứng chịu bão lũ dồn dập như Đà Nẵng, việc vận hành trạm bơm luôn được phối hợp chặt chẽ với tình hình thời tiết biển và lưu lượng mưa tại dự báo thời tiết Đà Nẵng để chủ động hạ thấp mực nước trong các hồ điều hòa trước 12 giờ đón bão.
6. Câu Hỏi Thường Gặp Về Tính Chọn Công Suất Trạm Bơm Chống Ngập (FAQ)

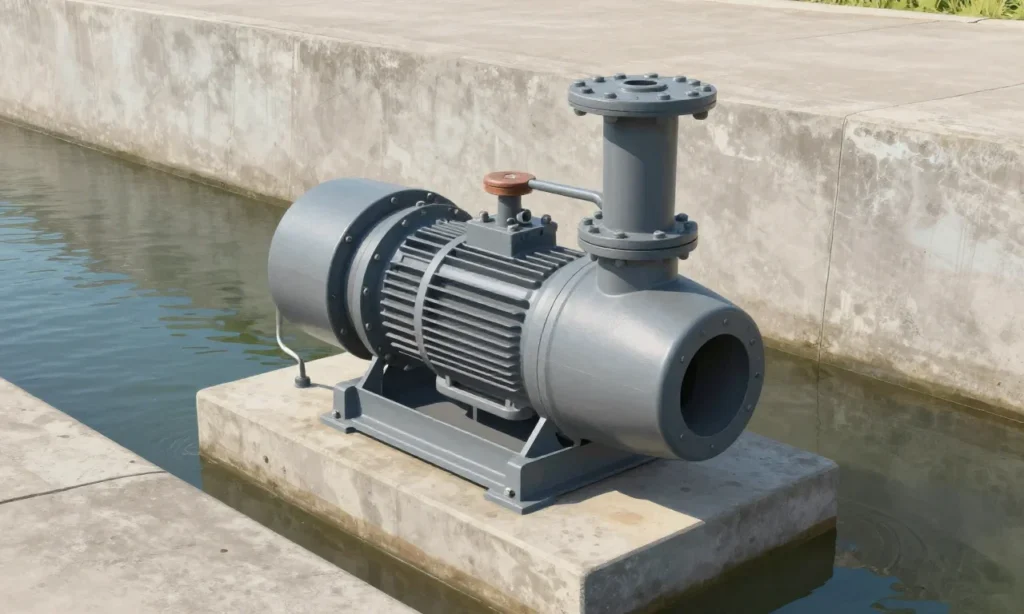

1. Vì sao nói quy tắc chọn công suất “7.5 kW cho 100 m²” là hoàn toàn sai lệch?
Bởi vì công suất máy bơm không phụ thuộc đơn thuần vào diện tích sàn, mà phụ thuộc vào lượng nước mưa đổ dồn trong một giờ và chiều cao cần bơm đẩy. Đối với tầng hầm 100 m² có mái che kín chỉ hứng nước dốc ram dốc thì chỉ cần máy bơm 0.75 – 1.5 kW là dư tải. Ngược lại, nếu diện tích 100 m² là hố trũng hở ngoài trời hứng trọn nước mưa dốc dồn về với cột áp cao 10m thì máy bơm 7.5 kW mới đáp ứng được.
2. Máy bơm chìm nước thải chống ngập có chạy liên tục trong 24 giờ được không?
Các dòng máy bơm chìm công nghiệp chính hãng được thiết kế theo tiêu chuẩn làm việc liên tục S1 (Continuous Duty) khi ngâm hoàn toàn trong nước để làm mát áo động cơ. Tuy nhiên, nếu mực nước trong hố bơm cạn xuống dưới nửa thân máy, động cơ sẽ bị quá nhiệt. Do đó bắt buộc phải có phao báo cạn để tự ngắt bơm hoặc sử dụng động cơ có áo làm mát tuần hoàn nội bộ.
3. Nên chọn ống xả nước máy bơm chống ngập có đường kính bao nhiêu?
Đường kính ống xả phải tương thích với họng ra của máy bơm và vận tốc dòng chảy trong ống nên duy trì từ 1.5 đến 2.5 m/s. Không bao giờ được thu nhỏ đường kính ống xả so với họng bơm vì sẽ làm tăng tổn thất áp lực ma sát đột ngột, khiến lưu lượng nước xả bị bóp nghẹt và làm nóng mô-tơ máy bơm.
4. Chi phí lắp đặt một trạm bơm chống ngập tự động cho tầng hầm nhà dân khoảng bao nhiêu?
Chi phí trọn gói cho một hệ thống bơm hầm dân dụng tiêu chuẩn gồm 2 máy bơm chìm chính hãng (1.5 kW × 2), tủ điện điều khiển luân phiên ATS, hệ thống phao điện báo mức, van một chiều chống chảy ngược và đường ống dao động từ 25 đến 45 triệu đồng tùy theo thương hiệu máy bơm (Ý, Nhật Bản hoặc Đài Loan).
