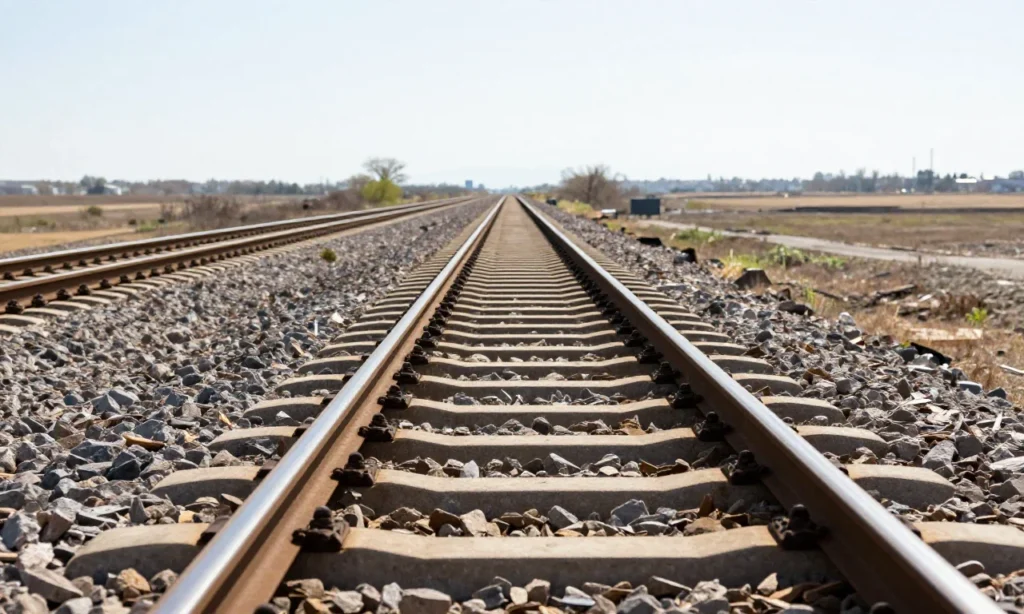

Đường ray tàu hỏa giãn nở vì nhiệt là hiện tượng vật lý tất yếu khi thanh thép hấp thụ bức xạ mặt trời, gây gia tăng chiều dài và tích tụ ứng suất nén nội tại lớn. Nhằm ngăn ngừa thảm họa trật bánh do uốn cong ray, ngành đường sắt áp dụng nghiêm ngặt khe hở co giãn, công nghệ ray hàn liền CWR.
- Hệ số giãn nở thép: Thép đường sắt có hệ số giãn nở nhiệt dài khoảng 11,5 x 10^-6 /°C. Mỗi thanh ray tiêu chuẩn dài 25 mét sẽ dãn dài thêm từ 11 đến 15 mm khi chênh lệch nhiệt độ đạt 40°C đến 50°C.
- Nhiệt độ thanh ray cực đại: Bề mặt kim loại thanh ray nằm phơi nắng trên nền đá có thể đạt tới 60°C đến 65°C vào mùa hè, cao hơn nhiệt độ không khí xung quanh từ 15°C đến 22°C.
- Hiện tượng uốn cong (Sun Kink): Khi không còn khoảng hở giãn nở, ứng suất nén nhiệt nội tại có thể vượt 100 tấn lực, đẩy bung thanh ray uốn cong ngang đột ngột làm trật bánh đoàn tàu.
- Theo dõi thời tiết tuyến đường sắt: Tra cứu nền nhiệt độ theo giờ và cảnh báo nắng nóng tại chuyên mục thời tiết Quảng Bình hôm nay.
1. Nguyên Lý Vật Lý Giãn Nở Vì Nhiệt Của Thép Chế Tạo Đường Ray
Mọi vật chất trong tự nhiên đều chịu sự chi phối của các định luật nhiệt động lực học, và thanh ray tàu hỏa bằng thép cũng không phải ngoại lệ. Hiểu rõ bản chất vi mô của sự giãn nở nhiệt giúp chúng ta nắm bắt được các thách thức cơ học khổng lồ mà các kỹ sư đường sắt phải giải quyết mỗi ngày.
1.1. Hệ số giãn nở nhiệt dài của thép đường sắt cacbon cao
Đường ray xe lửa hiện đại được chế tạo từ hợp kim thép cacbon cao mangan (như mác thép UIC 60 hoặc P50, P65) có độ bền kéo và khả năng chịu mài mòn cực tốt. Tuy nhiên, liên kết mạng tinh thể kim loại sắt Fe sẽ dao động mạnh hơn khi hấp thụ năng lượng nhiệt từ môi trường.
Khoảng cách trung bình giữa các nguyên tử sắt gia tăng, dẫn đến hiện tượng dãn dài theo phương dọc thanh ray. Hệ số giãn nở nhiệt dài của thép đường sắt được ký hiệu là alpha, có giá trị trung bình là 0,0000115 trên mỗi độ C (tức 11,5 x 10^-6 /°C). Mặc dù con số này thoạt nhìn có vẻ vô cùng nhỏ bé ở cấp độ vi mô, nhưng khi nhân lên với chiều dài hàng chục mét hoặc hàng trăm kilomet ray thép, độ dãn nở tích lũy trở thành một con số khổng lồ có thể phá hủy mọi liên kết cơ khí.
1.2. Công thức tính độ dãn dài theo biên độ biến thiên nhiệt độ thời tiết
Độ thay đổi chiều dài của thanh ray (Delta L) được tính toán chính xác theo công thức vật lý: Delta L = L0 x alpha x Delta T. Trong đó: L0 là chiều dài ban đầu của thanh ray ở nhiệt độ lắp đặt ban đầu, alpha là hệ số giãn nở nhiệt (11,5 x 10^-6 /°C), và Delta T là độ chênh lệch giữa nhiệt độ thanh ray thực tế và nhiệt độ lúc lắp đặt.
Ví dụ cụ thể: Một thanh ray tiêu chuẩn tại mạng lưới đường sắt Việt Nam dài 25 mét được lắp đặt ở nhiệt độ trung hòa 25°C. Vào một ngày hè tháng 6 tại dải đất miền Trung khi nhiệt độ thanh ray bị nung nóng lên tới 65°C (Delta T = 40°C), độ dãn dài của thanh ray sẽ là: 25 x 0,0000115 x 40 = 0,0115 mét, tương đương 11,5 milimet. Nếu không có khoảng trống tự do để bù trừ cho 11,5 mm giãn nở này ở hai đầu thanh ray, toàn bộ năng lượng nhiệt sẽ chuyển hóa thành nội ứng suất nén phá hủy kết cấu.
2. Vì Sao Nhiệt Độ Thanh Ray Thường Cao Hơn Nhiệt Độ Không Khí Từ 15°C Đến 20°C?
Một câu hỏi phổ biến của hành khách đi tàu là tại sao bản tin dự báo thời tiết chỉ báo nhiệt độ không khí 38°C đến 39°C mà ngành đường sắt lại ban bố cảnh báo đường ray quá nhiệt trên 60°C? Sự chênh lệch nhiệt độ này bắt nguồn từ hai cơ chế gia nhiệt đồng thời.
2.1. Quá trình bức xạ mặt trời trực tiếp trên bề mặt kim loại lộ thiên
Thanh ray tàu hỏa được đặt lộ thiên hoàn toàn giữa trời, không hề có bóng cây che chắn. Thép là chất dẫn nhiệt và hấp thụ bức xạ nhiệt mặt trời rất mạnh. Trong khi nhiệt độ không khí được đo chuẩn trong lều khí tượng cách mặt đất 1,5 mét dưới bóng râm, thì thanh ray lại hấp thụ trực tiếp toàn bộ quang phổ ánh sáng mặt trời và tia hồng ngoại chiếu rọi liên tục suốt 8 đến 10 tiếng mỗi ngày.
Hơn nữa, lớp đá dăm ba lát rải dưới nền đường sắt là các khối đá granit hoặc đá bazan sẫm màu có khả năng tích trữ nhiệt cực lớn. Nền đá bị hun nóng bức xạ ngược trở lại thanh ray từ bên dưới, tạo ra hiệu ứng “lò nướng hai chiều” khiến nhiệt độ thanh thép tăng vọt lên mức 60°C đến 65°C khi chạm ngưỡng nhiệt độ cực đoan trong các đợt sóng nhiệt mùa hè.
2.2. Nhiệt ma sát bổ sung sinh ra từ bánh xe tàu hỏa lăn qua thanh ray
Bên cạnh nhiệt mặt trời, hoạt động chạy tàu tạo ra nhiệt ma sát cơ học đáng kể. Mỗi đoàn tàu hàng nặng hàng nghìn tấn hoặc đoàn tàu khách chạy với vận tốc 80 đến 100 km/h tạo ra áp lực tiếp xúc cực lớn giữa vành bánh xe thép và mặt đỉnh thanh ray.
Lực ma sát lăn kết hợp với các thao tác hãm phanh của lái tàu truyền nhiệt lượng trực tiếp vào thanh ray, làm nhiệt độ đỉnh ray tức thời có thể tăng thêm từ 3°C đến 5°C ngay sau khi đoàn tàu chạy qua.
3. Thảm Họa Cong Vênh Đường Ray (Sun Kink) Và Nguy Cơ Trật Bánh Tàu Hỏa
Mối nguy hiểm lớn nhất của hiện tượng giãn nở nhiệt trong ngành đường sắt chính là hiện tượng cong vênh đường ray hay còn gọi là “vết uốn nắng” (Sun Kink / Track Buckling).
3.1. Ứng suất nén nhiệt nội tại vượt quá lực giữ của nền đường đá ba lát
Nếu hai đầu thanh ray bị chặn kín và không thể dãn dài tự do theo phương dọc, sự gia nhiệt sẽ sinh ra ứng suất nén dọc trục khổng lồ theo định luật Hooke: Ứng suất nén = Mô đun đàn hồi thép x alpha x Delta T. Với mô đun đàn hồi của thép là 210.000 MPa, mỗi mức tăng nhiệt độ 40°C sẽ sinh ra một ứng suất nén nội tại lên tới gần 100 MPa.
Trên một mặt cắt thanh ray tiêu chuẩn P65 (diện tích mặt cắt khoảng 82 cm2), tổng lực nén dọc trục tác động lên mỗi thanh ray có thể vượt quá 80 đến 100 tấn lực. Khi lực nén này tích tụ vượt qua lực kháng cản trượt ngang của lớp đá dăm ba lát và các kẹp ray tà vẹt, trạng thái cân bằng cơ học của tuyến đường bị phá vỡ hoàn toàn.
3.2. Cơ chế uốn cong ngang đột ngột làm trật bánh đoàn tàu tốc độ cao
Thanh ray đang thẳng tắp sẽ đột ngột bị bẻ cong lệch ngang sang một bên thành hình chữ S hoặc hình vòng cung chỉ trong một phần nghìn giây. Hiện tượng cong vênh này thường xảy ra vào thời điểm nóng nhất trong ngày (từ 13h00 đến 15h30 chiều).
Nếu một đoàn tàu đang di chuyển với vận tốc cao tiến vào đoạn ray bị cong vênh bất ngờ, vành bánh xe của đầu máy và các toa xe sẽ bị trèo lên đỉnh ray hoặc trượt khỏi lòng đường ray, dẫn đến tai nạn lật tàu thảm khốc. Vì vậy, công tác đảm bảo an toàn vận tải đường sắt luôn đặt tiêu chí phòng chống cong vênh đường ray lên mức ưu tiên cao nhất trong mùa nắng nóng.
4. Các Biện Pháp Xử Lý Kỹ Thuật Truyền Thống: Thiết Kế Khe Hở Giãn Nở
Trong suốt hơn một thế kỷ qua, giải pháp cơ học kinh điển nhất để đối phó với hiện tượng giãn nở nhiệt là thiết kế các khe hở co giãn tại mối nối giữa các thanh ray.
4.1. Kỹ thuật chừa khe hở nối ray tại bản cá (Fishplate) theo mùa
Trên các tuyến đường ray cổ điển, đường sắt được ghép nối từ các thanh ray có chiều dài tiêu chuẩn (thường là 12,5 mét hoặc 25 mét). Tại vị trí giáp mối giữa hai đầu thanh ray, người ta sử dụng hai tấm thép nẹp hai bên hông gọi là bản cá (Fishplate) và siết chặt bằng bu lông có lỗ hình bầu dục (oval).
Lỗ hình bầu dục cho phép thanh ray trượt tới lui theo chiều dọc mà không bị cản trở. Giữa hai đầu thanh ray luôn được chừa một khe hở kỹ thuật từ 6 mm đến 14 mm tùy thuộc vào nhiệt độ tại thời điểm thi công và biên độ nhiệt độ cực trị của địa phương. Vào mùa hè nắng gắt, thanh ray dãn dài ra sẽ bịt kín dần khe hở này; vào mùa đông rét buốt, thanh ray co ngắn lại làm khe hở mở rộng ra nhưng vẫn nằm trong giới hạn cho phép.
4.2. Hạn chế về tiếng ồn và chi phí bảo trì của mối nối ray truyền thống
Mặc dù khe hở giải quyết được bài toán giãn nở nhiệt, nhưng nó lại tạo ra một nhược điểm cố hữu: âm thanh “xình xịch… cọc cạch…” đặc trưng khi bánh xe kim loại lăn qua từng khe nối ray. Va đập lặp đi lặp lại tại khe nối làm dập nát đầu thanh ray, lỏng bu lông bản cá và sụt lún tà vẹt đỡ mối nối.
Chi phí duy tu, siết ốc và thay thế bản cá chiếm tới 30% tổng kinh phí bảo trì đường ray hàng năm. Ngoài ra, việc các sườn đồi dốc bên cạnh tuyến đường ray bị nứt toác trong thời tiết mưa nắng thất thường cũng cảnh báo sớm các dấu hiệu nhận biết sạt lở uy hiếp an toàn của toàn bộ nền đường sắt.
5. Công Nghệ Đường Ray Hàn Liền (CWR) Trong Ngành Đường Sắt Hiện Đại
Để nâng cao tốc độ chạy tàu và loại bỏ hoàn toàn tiếng ồn mối nối, ngành đường sắt hiện đại trên thế giới và các đoạn đường sắt nâng cấp tại Việt Nam đã chuyển đổi sang công nghệ đường ray hàn liền (Continuous Welded Rail – CWR).
5.1. Nguyên lý khóa ứng suất nhiệt tại nhiệt độ trung hòa (Neutral Temperature)
Đường ray hàn liền là công nghệ hàn nhiệt nhôm (Thermite Welding) hoặc hàn điện tiếp xúc các thanh ray tiêu chuẩn lại với nhau thành những dải ray dài liên tục từ vài trăm mét đến hàng chục kilomet mà không hề có khe hở co giãn ở giữa.
Bí quyết của công nghệ này là “khóa ứng suất” tại một ngưỡng nhiệt độ tối ưu gọi là Nhiệt độ trung hòa (Neutral Temperature / Rail Neutral Temperature – RNT). Nhiệt độ trung hòa được chọn bằng trung bình cộng giữa nhiệt độ cao nhất và thấp nhất của ray trong năm cộng thêm vài độ (thường từ 32°C đến 38°C tại Việt Nam). Khi hàn ray, công nhân dùng kích thủy lực kéo căng thanh ray đúng với chiều dài tương ứng của nhiệt độ trung hòa rồi mới cố định chặt vào tà vẹt. Bằng cách này, khi nhiệt độ tăng lên 60°C, lực nén sinh ra chỉ tương ứng với độ chênh lệch 25°C thay vì toàn bộ 45°C.

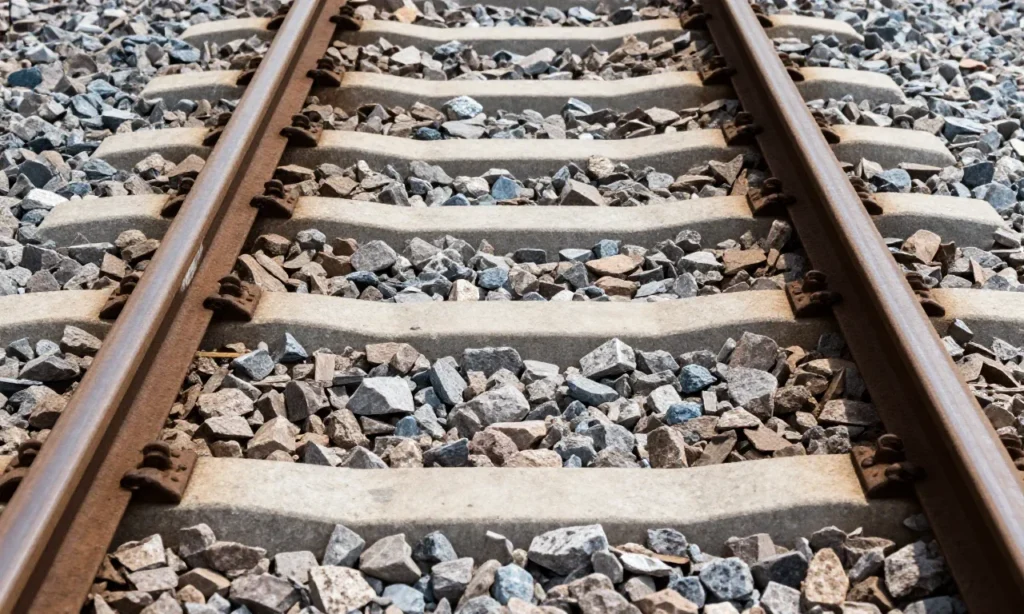

5.2. Vai trò sống còn của lớp đá dăm ba lát dày và tà vẹt bê tông dự ứng lực
Do thanh ray hàn liền không thể dãn dài ra ngoài, lực nén nhiệt buộc phải bị “nhốt” lại bên trong thanh thép. Để giữ cho thanh ray không bị bung nảy cong vênh ngang, kết cấu tầng trên của đường sắt đóng vai trò sinh tử.

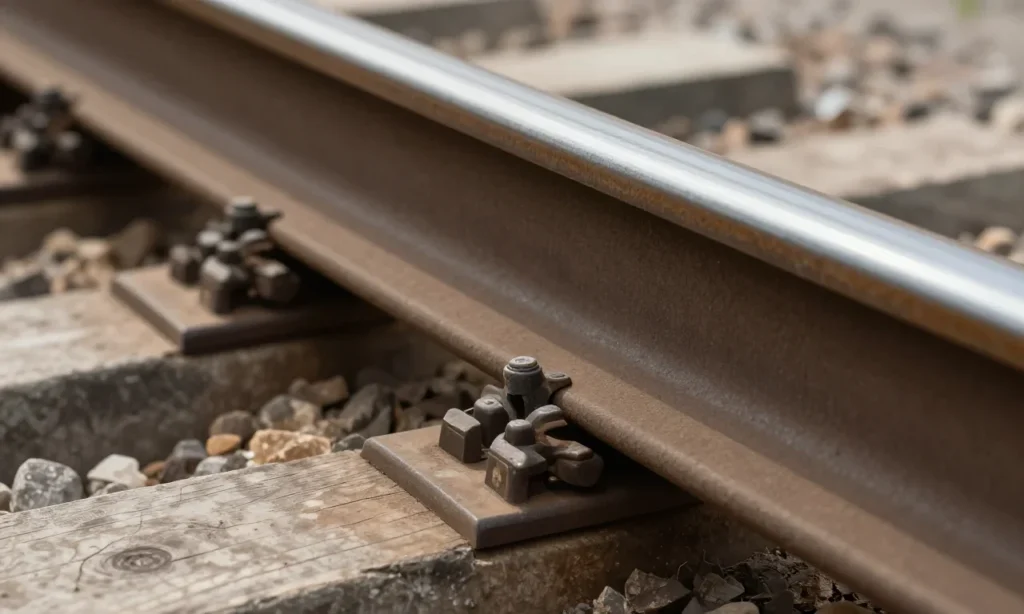

Tà vẹt bê tông cốt thép dự ứng lực nặng hơn 250 kg thay thế hoàn toàn tà vẹt gỗ nhẹ. Hệ thống kẹp ray đàn hồi Pandrol kẹp chặt đế ray với lực ép giữ trên 1 tấn mỗi điểm kẹp. Đồng thời, nền đá dăm ba lát được đầm chặt dày tối thiểu 30 cm đến 35 cm và mở rộng bờ vai đá ở hai đầu tà vẹt thêm 40 cm để tạo ra lực cản ngang khổng lồ khóa cứng toàn bộ khung giàn đường ray xuống nền đường.
6. Bảng Tính Độ Dãn Dài Của Thanh Ray 25m Theo Các Mức Tăng Nhiệt Độ
Bảng số liệu kỹ thuật dưới đây mô phỏng độ dãn dài lý thuyết và ứng suất nén tích tụ trong một thanh ray tiêu chuẩn dài 25 mét tương ứng với các cấp độ tăng nhiệt độ mặt ray:
| Độ tăng nhiệt độ ray (Delta T) | Độ dãn dài tự do (thanh 25m) | Ứng suất nén nội tại sinh ra | Tổng lực nén dọc (Mặt cắt P65) | Mức độ rủi ro cong vênh |
|---|---|---|---|---|
| Tăng 10°C (Nhiệt ray ~35°C) | 2,88 mm | 24,1 MPa | ~19,8 tấn lực | An toàn tuyệt đối (Bình thường) |
| Tăng 20°C (Nhiệt ray ~45°C) | 5,75 mm | 48,3 MPa | ~39,6 tấn lực | An toàn (Khe hở co lại vừa phải) |
| Tăng 30°C (Nhiệt ray ~55°C) | 8,63 mm | 72,5 MPa | ~59,4 tấn lực | Cảnh báo (Khe hở khép kín hoàn toàn) |
| Tăng 40°C (Nhiệt ray ~65°C) | 11,50 mm | 96,6 MPa | ~79,2 tấn lực | Nguy hiểm cao (Nguy cơ uốn cong ray) |
| Tăng 50°C (Nhiệt ray ~75°C) | 14,38 mm | 120,8 MPa | ~99,1 tấn lực | Báo động đỏ (Bắt buộc dừng hoặc giảm tốc) |
7. Quy Trình Vận Hành An Toàn Đường Sắt Khi Nắng Nóng Cực Đoan
Vào các tháng cao điểm mùa khô, Tổng công ty Đường sắt Việt Nam kích hoạt chế độ tuần đường đặc biệt nhằm kiểm soát chặt chẽ nhiệt độ thanh ray trên từng cung đường hiểm trở.
7.1. Lắp đặt cảm biến giám sát nhiệt độ ray tự động thời gian thực
Tại các khu vực có nguy cơ cao (đặc biệt là các đoạn đường sắt đi qua miền Trung như Quảng Bình, Quảng Trị, Thừa Thiên Huế), các cảm biến đo nhiệt độ thanh ray không dây (Rail Temperature Sensor) được gắn trực tiếp vào thân thanh ray. Dữ liệu nhiệt độ được truyền liên tục về Trung tâm Điều hành Vận tải Đường sắt.
Công nhân tuần đường được trang bị nhiệt kế hồng ngoại để kiểm tra định kỳ vào các khung giờ nóng đỉnh điểm từ 12h00 đến 16h00. Nếu phát hiện khe hở giữa hai thanh ray bị kẹt chặt hoặc có dấu hiệu uốn lượn nhẹ cục bộ, thông tin sẽ được báo động khẩn cấp cho ga gần nhất.
7.2. Lệnh giảm tốc độ đoàn tàu và giải pháp phun nước làm mát thanh ray
Tương tự như sự cố thiên tai khiến ngành bay kích hoạt quy định an toàn hàng không khẩn cấp, ngành đường sắt cũng có các mức cảnh báo điều hành chạy tàu tương ứng:
- Khi nhiệt độ ray từ 50°C đến 55°C: Tăng cường tuần đường 24/24h và kiểm tra kỹ các mối nối ray.
- Khi nhiệt độ ray vượt 55°C: Ban hành lệnh giảm tốc độ chạy tàu (Slow Order) từ mức 80 km/h xuống còn 40 đến 50 km/h trên các cung đường xung yếu để giảm thiểu lực tác động động học của bánh xe.
- Khi nhiệt độ ray vượt 60°C: Huy động các xe bồn chở nước chuyên dụng hoặc vòi phun áp lực cao để phun nước làm mát cưỡng bức thanh ray, đồng thời sơn phản xạ nhiệt màu trắng lên thân ray để giảm hấp thụ bức xạ mặt trời.
8. Câu Hỏi Thường Gặp Về Hiện Tượng Đường Ray Giãn Nở Vì Nhiệt
1. Tại sao mùa đông người ta không sợ đường ray bị cong vênh?
Vào mùa đông trời lạnh, thanh ray thép co ngắn lại sinh ra ứng suất kéo thay vì ứng suất nén. Ứng suất kéo có xu hướng kéo căng thẳng thanh ray chứ không bao giờ làm nó bị uốn cong ngang. Mối nguy duy nhất của mùa đông là hiện tượng nứt đứt mối hàn hoặc đứt gãy thân ray nếu thép bị giòn nguội ở nhiệt độ quá âm sâu.
2. Tại sao người ta sơn màu trắng lên thanh ray tàu hỏa vào mùa hè?
Màu trắng có suất phản xạ ánh sáng (Albedo) rất cao, giúp phản xạ phần lớn quang phổ nhìn thấy và bức xạ hồng ngoại của mặt trời. Việc sơn màu trắng lên hai bên hông thanh ray giúp hạ nhiệt độ thực tế của thanh thép xuống thấp hơn từ 5°C đến 10°C so với ray màu gỉ thép thông thường, giảm nguy cơ cong vênh.
3. Khe hở giữa hai thanh ray thông thường được chừa khoảng bao nhiêu milimet?
Tùy thuộc vào nhiệt độ môi trường khi đặt ray và chiều dài thanh ray (12,5m hoặc 25m), khe hở kỹ thuật tiêu chuẩn thường được chừa từ 6 mm đến 14 mm. Nếu đặt ray vào một ngày mùa đông lạnh 15°C, khe hở sẽ được chừa rộng tối đa (12–14 mm) để có đủ khoảng trống dãn dài khi bước vào mùa hè 40°C.
4. Đường ray tàu cao tốc (Shinkansen, TGV) xử lý sự giãn nở nhiệt như thế nào?
Tàu cao tốc chạy trên các dải ray hàn liền CWR dài hàng trăm kilomet đặt trên các bản đệm bê tông đúc sẵn kiên cố (Slab Track) thay vì nền đá dăm. Lực kẹp ray vô cùng mạnh mẽ kết hợp hệ thống khớp nối giãn nở nhiệt đặc biệt (Expansion Joint dạng vuốt lưỡi gà) ở đầu các cây cầu dài cho phép hấp thụ toàn bộ biến dạng nhiệt mà không làm rung lắc đoàn tàu.
5. Lớp đá dăm ba lát rải dưới đường ray có tác dụng gì trong việc chống giãn nở nhiệt?
Các cạnh sắc nhọn của đá dăm ba lát găm chặt vào các lỗ rãnh của tà vẹt bê tông, tạo nên một lực ma sát cản trượt ngang cực kỳ lớn (lên tới 400–600 kg trên mỗi mét đường ray). Lực cản này đóng vai trò như một bộ khung giữ chặt thanh ray thẳng đứng, ngăn không cho ứng suất nén nhiệt đẩy bung ray ra hai bên mép đường.
